新聞中心
西麗白芒石巖羅湖坪山有哪些硬質氧化廠，哪個專業？硬質陽極氧化處理工藝條件和要求有哪些？
www.wxq1.com 化學鍍鎳--合航集團 2013-05-11 14:18
西麗白芒石巖羅湖坪山有哪些硬質氧化廠，哪個專業？硬質陽極氧化處理工藝條件和要求有哪些？
西麗白芒石巖羅湖坪山硬質氧化廠家都屬于深圳地區的，有比較多的硬質氧化廠家。其中合航集團就是其中之一，專業從事硬質氧化，是深圳硬質氧化高品質廠家之一。曾服務于國家電網、美的等。

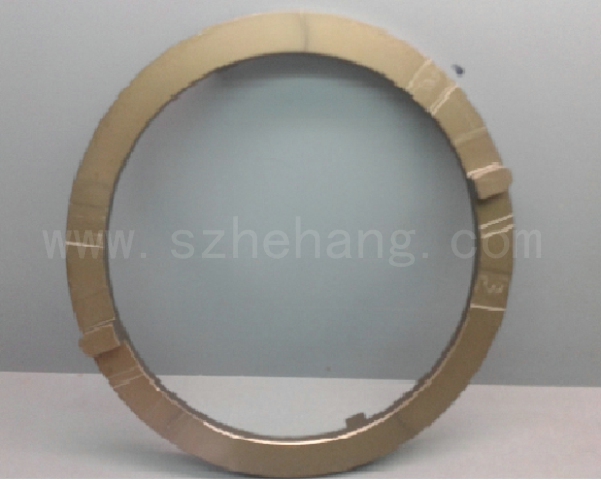

6063#鋁材硬質氧化產品賣點：1、產品硬質氧化的膜厚可控制在45-55um之間，滿足產品尺寸要求；2、產品氧化后表面硬度可達到350HV以上，表面耐磨性能非常好；3、產品氧化后部門顏色均勻，具有絢麗的金屬感；
硬質陽極氧化處理工藝條件和要求主要有以下：
硬質陽極氧化處理采用直流電源或直流和交流疊加電源。其溶液種類也較多，以采用硫酸硬質陽極氧化處理較普遍。采用硫酸硬質陽極氧化法時，應考慮影響氧化膜層的各因素。
(1)硫酸氧化處理的濃度：常采用2002509／L，槽液的相對密度(室溫下)為1．12～1．15。
(2)水：水是硬質陽極氧化處理的主要成分，一般采用蒸餾水或冷開水，而不用自來水，因為自來水中含有氯離子，當Cl一>1％時，其制件在氧化過程中就會腐蝕，并出現白斑。
(3)氧化處理的溫度：溫度是影響氧化膜質量的重要因素之一。嚴格控制溫度，其氧化膜增厚，硬度提高且光滑、致密。
(4)電流密度：電流也是影響氧化膜質量的重要因素之一，它與氧化膜的生成速度、氧化膜的組織有較大關系。電流密度過低時，氧化膜的生成速度緩慢，處理時間增加；反之，過高時，會導致溶液和電極因焦耳效應而過熱，使氧化膜溶解速度增加，硬度下降，表面粗糙、疏松起粉。
(5)初始電壓與處理時間：硬質陽極氧化處理的初始電壓與時間對氧化膜質量的影響也是很大的。初始的電壓過大，會導致電流的增加，焦耳熱和生成熱劇增，促使溶解速度猛增，氧化膜則軟，無光澤，起粉，不耐磨。
對于氧化處理時間，一般是隨著氧化處理時間的延長，氧化膜厚度增加，但到一定時間后，若不增加外加電壓，氧化膜實際不增加。如果繼續延長時間，則氧化膜硬度低，疏松起粉。相反，氧化處理時間太短，氧化膜厚度薄且不耐磨。
深圳市合航五金電子有限公司www.wxq1.com位于深圳市寶安區沙井，是廣東地區最專業的陽極工廠之一。專業從事金屬表面處理，主要包括化學鍍鎳，陽極氧化，硬質陽極氧化等。工廠擁有完善的配套（拋光、噴砂、打磨），也擁有完善的化學實驗室與檢測室，擁有德國FicsherX光測厚儀、ROSH檢測分析儀、鹽霧試驗機等。能做到快速的交期，產品質量穩定有保證。，沙井氧化廠,化學鍍鎳，陽極氧化，硬質陽極氧化，二次陽極氧化，二次氧化，二次陽極，鋅鎳合金，鋁氧化等加工服務。
